工业级线激光 3D 相机广泛应用于高节拍产线、混合材质检测、微结构尺寸测量等场景。但在实际部署中，我们经常遇到以下挑战：
黑色塑料区域激光线微弱，白色金属区域激光线过曝；
被测物体在滑台或输送带上高速运动会引发畸变；
激光线扫描间隔与相机帧率不匹配导致漏测；
点云稀疏，FOV 无法覆盖完整结构；
系统需长时间稳定运行，但噪声与热漂移成为隐患。
这些问题解决的关键，就是选对 CMOS Sensor。Sensor 的性能决定了点云精度、扫描速度、动态适应性、系统稳定性等核心能力。
我们将场景拆解为六大典型痛点，每个痛点背后对应一项关键 Sensor 技术能力：
| 核心挑战 | 技术需求 |
|---|---|
| 黑白混合反射 | Dual ADC 单帧 HDR |
| 运动畸变条纹 | 全局快门 + 高帧率 |
| 高速线扫描 | 多 ROI 区域读取 + 高速数据接口 |
| 高频触发采样 | 短间隔曝光 + 同步触发 |
| 点云精度不足 | 高分辨率 + 低噪声 |
| 长运维稳定性 | 低功耗 + 热稳定性 |
Sensor 的选型决定了 3D相机的性能边界，下面就来详细说说这些技术给检测带来了哪些价值：
1）Dual ADC （单帧HDR）：解决高低反射率物体并存的检测难题
在工业 3D 激光扫描中，被测对象常有黑色塑料与白色金属等高低反射率物体并存。黑塑料对激光反射弱（易曝光不足，深度信息丢失），白金属反射强（易导致图像饱和），普通相机难以同时捕获两者的条纹，黑处无线、白处过曝。启用 HDR 后，能同时捕获低增益（防止亮区饱和）和高增益（增强暗区信号）数据，从而在单次采集中兼顾明暗细节，改善了混合材料表面的扫描质量 。
注意到很多线激光3D相机都声称解决了高低反射率物体并存的检测难题，且能够在高速扫描的工业场景中得到应用，合理推断这背后采用的技术就是上文详述的dual ADC （单帧HDR技术），大家觉得呢 ？
典型场景：汽车内饰、3C金属外壳、塑胶+金属复合件检测
2）全局快门 + HDR：适应高速运动中的无畸变采集
线激光3D系统常用于流水线或高速滑台场景，被测物体处于连续移动状态。如果相机使用滚动快门（Rolling Shutter），在采集中会导致图像形变、拖影或激光条纹歪斜，从而破坏后续的 3D 重建。全局快门（Global Shutter）优势：所有像素同时曝光、同时采样，无图像延迟；可与激光触发、编码器位移信号做精准时间同步。
当全局快门与 HDR 功能结合，就能在移动物体上实现无畸变的高动态图像采集，对以下场景极其重要：
高速输送带上的部件识别；自动化装配过程中的结构尺寸测量；机器人臂抓取过程的视觉导航。
3）ROI 高速读出：提升线扫描频率
在激光三角测量系统中，图像中仅有激光线区域是我们关注的“有效信息”。如果相机能支持快速裁剪感兴趣区域（ROI），并以更高帧率进行读取，就能极大提升系统响应速度。ROI 的技术价值：
减少不必要数据读出，提升每帧传输速度；
减少图像处理计算量，加速图像预处理（激光提取、边缘检测）；
可实现10K+ Hz 的线速扫描，适用于高节拍生产线。
典型场景：10KHz 线速扫描、精密尺寸检测
4）高分辨率：提升点云密度与测量精度
Sensor 分辨率影响点云密度、FOV覆盖能力与微结构分辨力，线激光3D系统的输出是点云（Point Cloud）。Sensor 的分辨率越高，意味着：
同等 FOV 条件下，单位空间的采样点更多 → 点云更密、边缘更清晰；
能更容易识别微小缺陷，如：0.1 mm 微坑、弯曲、毛刺；
典型场景：PCB微裂、结构件尺寸、公差检测
5）低功耗与热稳定性：保障系统长期稳定运行
在工业环境下，线激光3D相机常需7x24小时高负载工作，Sensor 的功耗与散热特性，直接影响：
图像噪声水平：过热会导致图像固定图案噪声（FPN）增加；
输出稳定性：高热引发像素响应不一致，影响条纹对比度；
使用寿命：Sensor 内部 ADC 电路和模拟开关高温老化加快。
因此，线激光3D相机适宜选择功耗更低，热均衡性更好， 支持热噪校正、坏点自动补偿等特性的sensor。
Sony IMX532 是一款基于 第四代 Pregius S 技术架构的 高帧率、全局快门、单帧 HDR CMOS 图像传感器，专为高速、高动态、高精度场景优化，非常适合线激光 3D 相机的应用需求。
IMX532全像素扫描模式下， 8 bit 158.8 frame/s, 10 bit 152.5 frame/s, 12 bit 110.8 frame/s，如果是ROI模式，帧率将会更高。
有效像素数 5328 (H) x 3040 (V)，约1619万像素（16.2MP）
主要功能：多区域可重叠的ROI设定，自触发，短间隔曝光，双ADC(HDR)，支持SLVS-EC多通道告诉输出接口协议。
本期文章重点介绍其中的三项关键技术，这些技术满足了上文所说的工业检测面临的核心挑战。
SLVS-EC（Scalable Low Voltage Signaling with Embedded Clock）是索尼开发的嵌入式时钟高速接口标准协议。在这种方法中，时钟信号被嵌入到数据中进行发送，由于不需要解决通道之间的偏离调整，所以传输速度更快，非常适合需要高速、较少通道数量和远距离传输的应用场景。

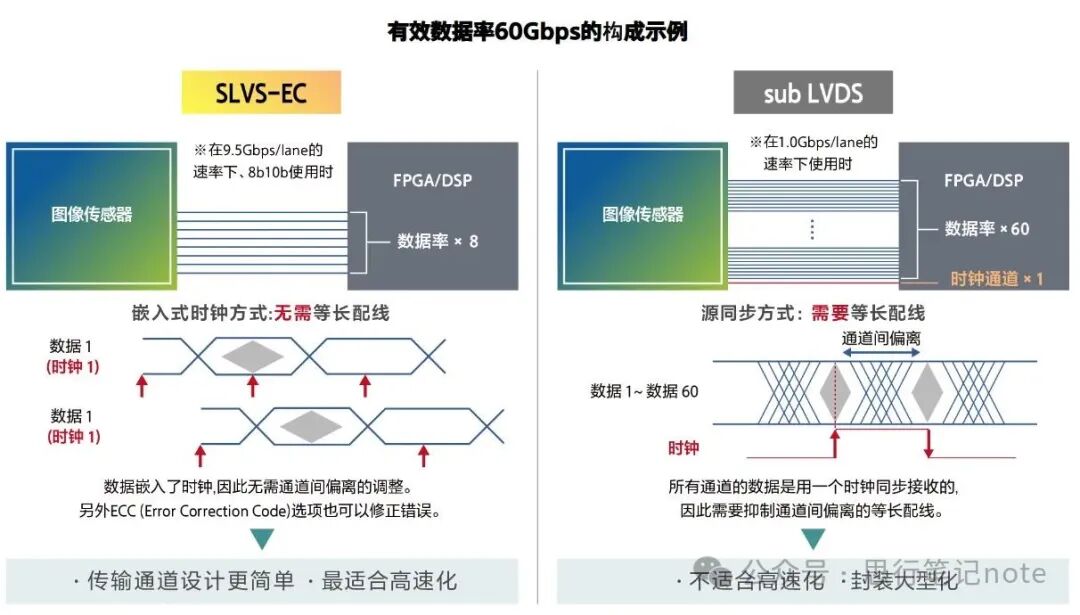

SLVS-EC协议的核心特点：高速性、远距离传输（能实现5米远的数据传输）、多通道功能。来看一下 SLVS-EC 协议与 sub LVDS 协议在数据传输方面的区别，从图中可以看出，SLVS-EC 更适合高速扫描的3D相机：
HDR技术是为了增加传感器输出的动态范围，常见的技术路线有以下几种：
1）Dual ADC（Analog Digital Converter 双模数转换）与双转换增益 (DCG) 技术，曝光时间shutter一样，经过不同的增益处理之后，得到不同亮度的图像。
2）多重曝光触发模式（Multi-exposure Trigger），可在一帧内设置多个不同曝光时长以进一步扩展动态范围，这种模式可成为多帧HDR，输出不同曝光市场的帧，一般在相机SoC端合成。
3）多斜坡积分（multiple-slope） HDR 架构。
技术介绍
Dual ADC（双模数转换）与双转换增益 (DCG) 等技术 。在 Dual ADC 模式下，传感器同一帧内通过两路 ADC 通道分别采集高增益（Low Gain）和低增益（High Gain）图像，随后可在传感器内用分段线性 (PWL) 压缩算法将两路 12-bit 数据合成为一幅高动态范围图像 。
同时，IMX532 支持 On-Sensor Conversion Gain（原生双增益模式），即可在模拟域切换高增益/低增益设置，以在高灵敏度（低噪声）与大饱和容量（高动态）间取舍 。
在常规（非 HDR）模式下，IMX532 的典型动态范围约 70–71 dB，启用 Dual ADC 后，动态范围可明显提升，但受限于输出位深：传感器内合成后的 HDR 图像仍为 12 位，因此实际可用动态范围一般在 80–90 dB 左右（具体取决于增益比和合成参数）。

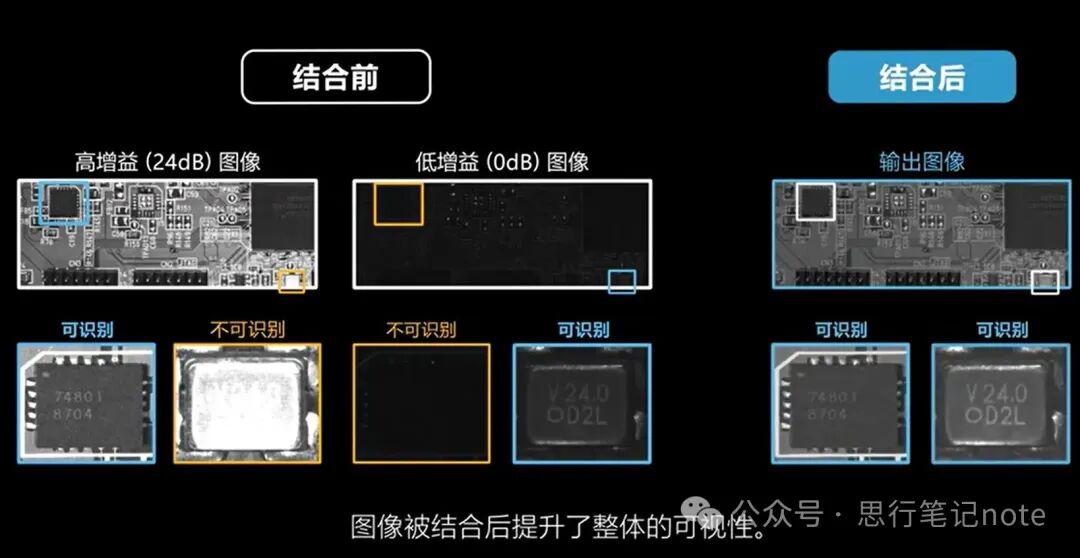

Dual ADC 模式合成示意图

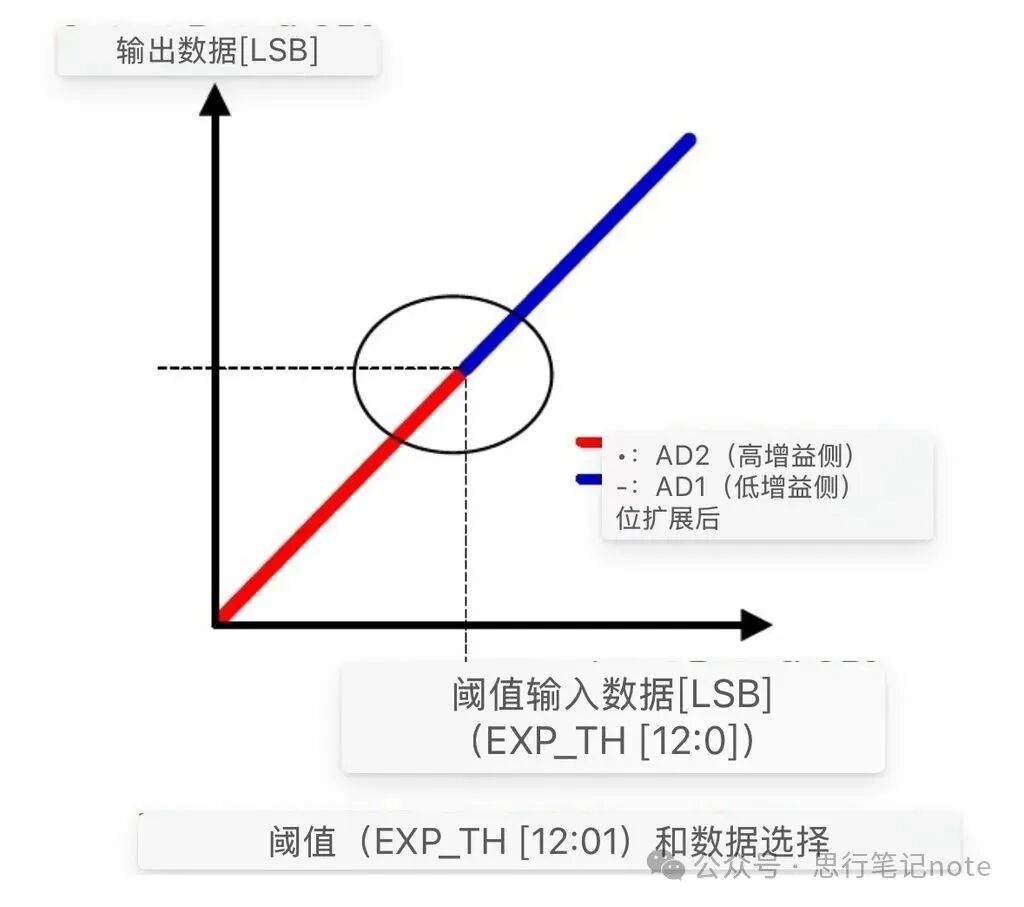

如果在Sensor内部合成高低增益的图像，就需要有一个阈值设定，低于该阈值的像素使用高增益值，高于该阈值的像素使用低增益值。示意图如下：

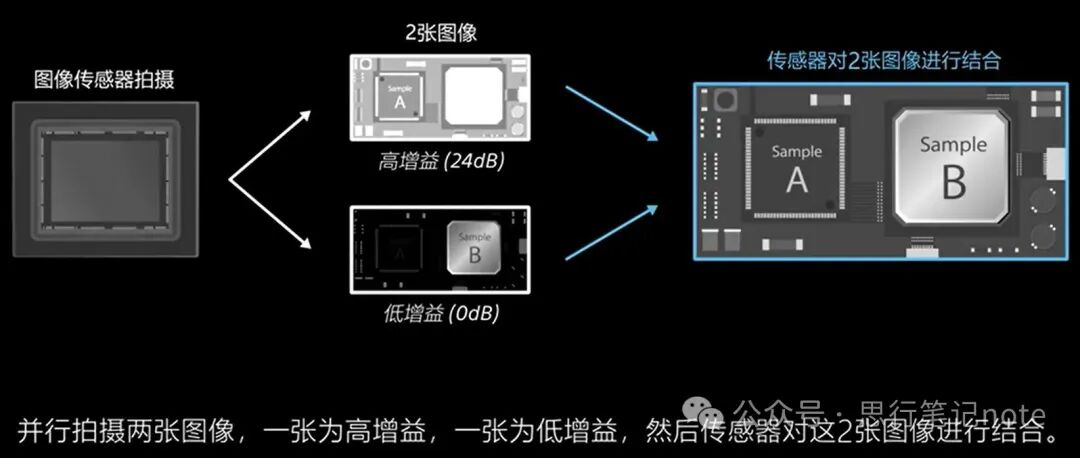

Dual ADC 模式合成示意图如下：
imx532 sensor 具有ROI功能，可以在多个任意位置切割和读取信号。裁剪位置最多可以设置8个区域。

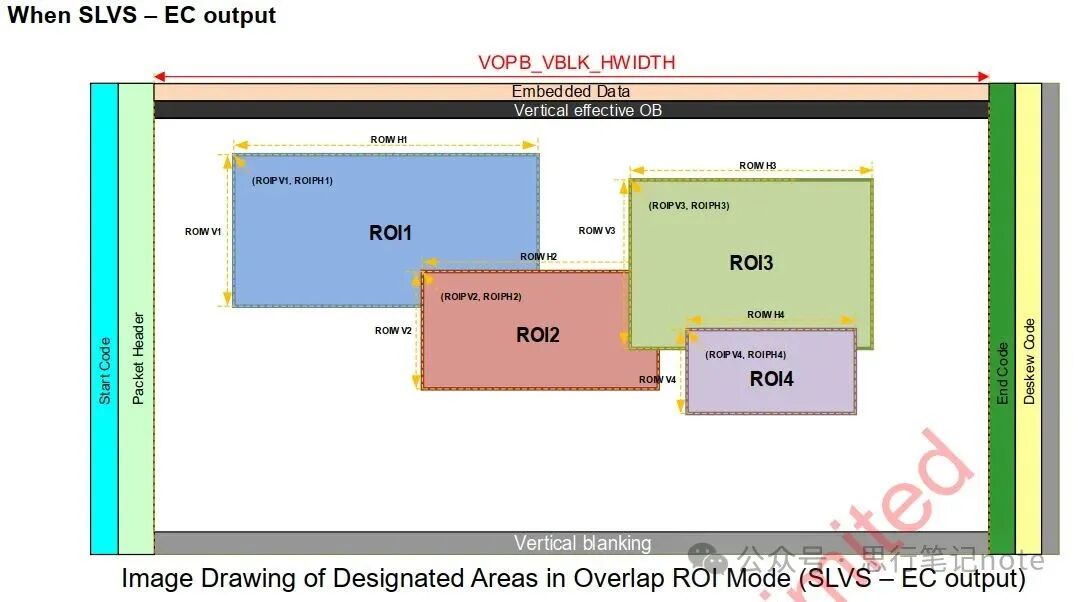

下图展示了绘制四个可重叠ROI区域的示意图，
另外，我们知道，每一帧读出的数据量越少，帧率越高，也就是相机的扫描速度就会越快，这一指标影响的是相邻两条激光轮廓线的间隔时间。通过减少sensor 电路读出的数据量，可以提高帧率，imx253 支持配置 帧信息（嵌入式数据线）的水平输出宽度（通过FINFO_HWIDTH寄存器设置），垂直OB和垂直消隐的水平输出宽度（通过VOPB_VLK_HWIDTH寄存器设置）。

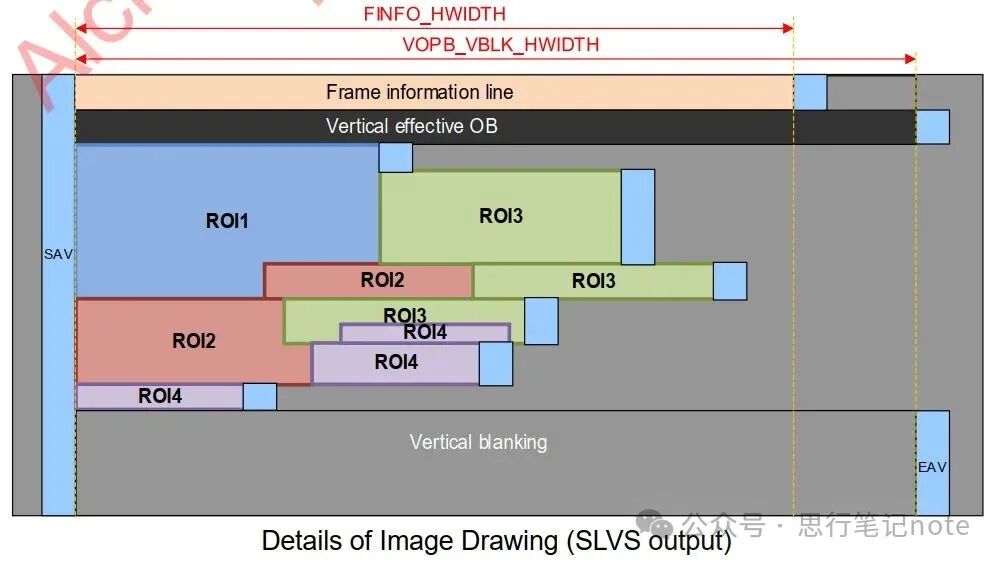

如下图所示，如果线激光的ROI区域很小，可以将水平输出宽度和 vblank 宽度配置的小一些，这样输出的数据量将会大幅减少，帧率随之大幅提升。
值得注意的是，在众多3D线激光相机的产品介绍中，几乎找不到明确标注其内部所采用的CMOS Sensor型号的信息，这无疑给相关技术的挖掘工作带来了不小的挑战与不确定性。不过，我们仍可通过深入研读一些文档中的细微之处，或者参考Sensor原厂的技术资料，从中发现一些关键线索，而这些零散的线索汇聚起来，便构成了本文的内容。
我查阅过许多3D线激光相机的产品资料和技术规格说明，包括官方文档，但没有任何一家会明确写明他们的相机内部使用了哪一种CMOS传感器。这种情况是可以理解的，毕竟Sensor选型属于公司内部的技术决策，而在面向客户时，更为关键的是相机的检测性能指标。
不过，结合前面的详细分析，我个人认为IMX532这款图像传感器（当然还有同一代同样是高速版本的其他sensor，如：IMX530, IMX531, IMX532, IMX535, IMX536, IMX537, IMX540, IMX541, IMX542, IMX545, IMX546, IMX547等）应该是比较适合用于线激光3D相机的，因为它的一些关键参数与线激光3D相机的应用场景非常契合。大家对此有何看法呢？
IMX532 涵盖了工业线激光 3D 相机系统所需的关键能力：
Dual ADC 单帧HDR 保证复杂材质下激光稳定成像；
全局快门 + 高帧率 支持高速运动测量；
多ROI + SLVS-EC 接口 实现高带宽、小延迟、高线速；
高分辨率 + 低噪声 拓宽点云质量与测量精度；
低功耗、热稳定 满足连续工业环境下可靠运行。
参考资料：
SLVS-ES 高速技术 ： https://www.sony-semicon.com/cn/technology/is/slvsec.html 全局快门技术Pregius™ / Pregius S™https://www.sony-semicon.com/cn/technology/industry/pregius.html IMX532-AAQJ-C_Data_Sheet(E)_E20601B17.pdf
