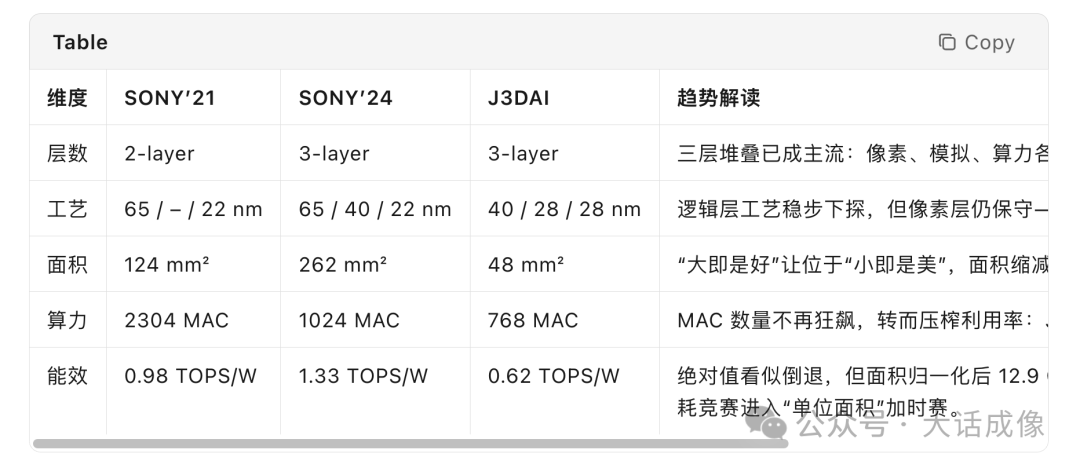

在最新预印本《J3DAI: A tiny DNN-Based Edge AI Accelerator for 3D-Stacked CMOS Image Sensor》中，Tain 团队不仅端出一款 48 mm² 的“指尖级”AI 传感器，还把 SONY 2021、2024 两代标杆产品拉到一起“同台竞技”。透过这份对比，我们可以清晰地看到 AI sensor 在短短三年间的进化轨迹，也能感受到它尚未跨越的门槛。
一、从“能做”到“做得巧”：系统级演进

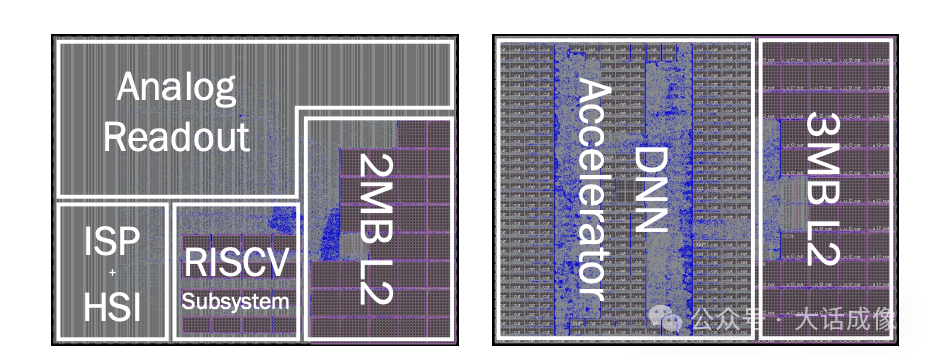

二、微架构的“隐形革命”

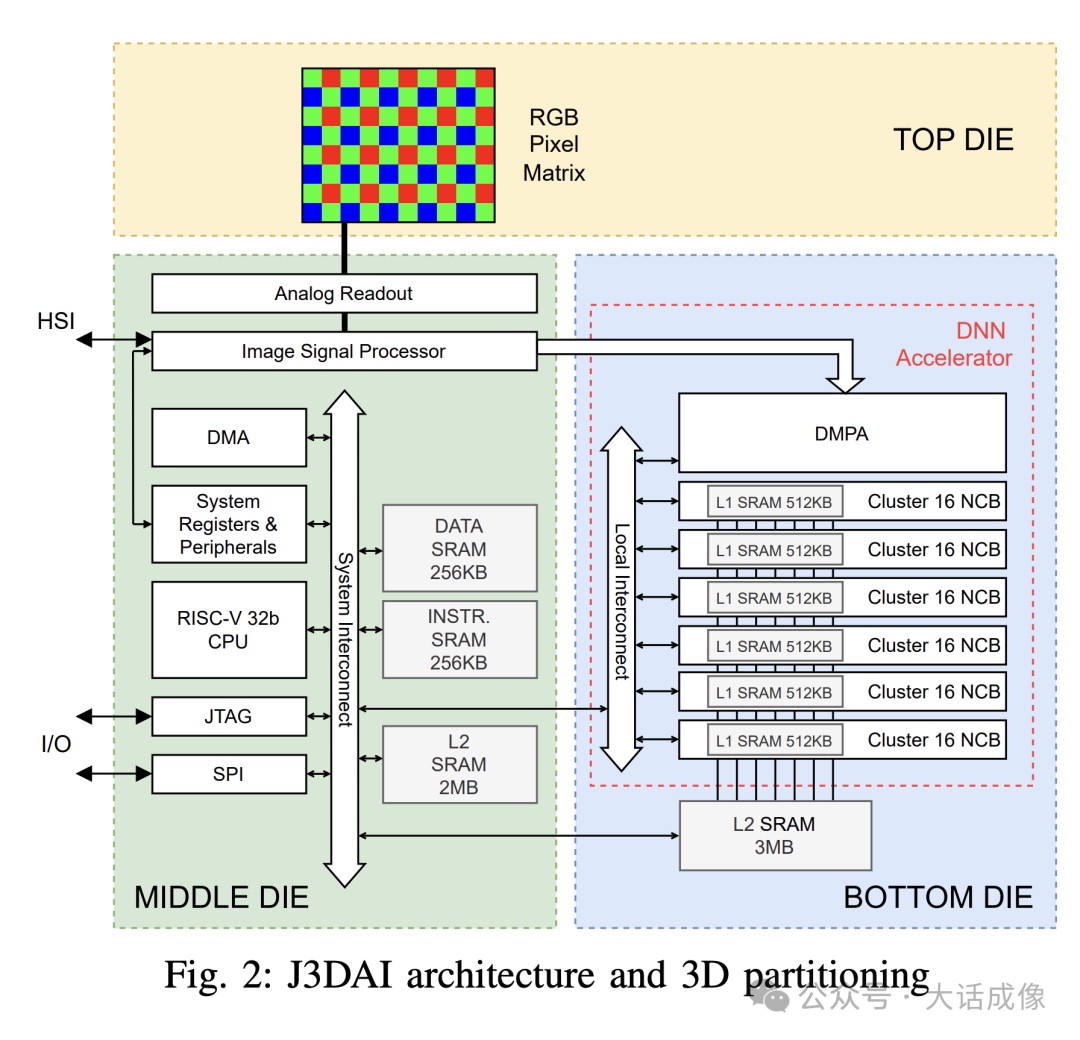

• 近存计算：所有 SRAM 对主控可见，省去 DMA 来回搬运。

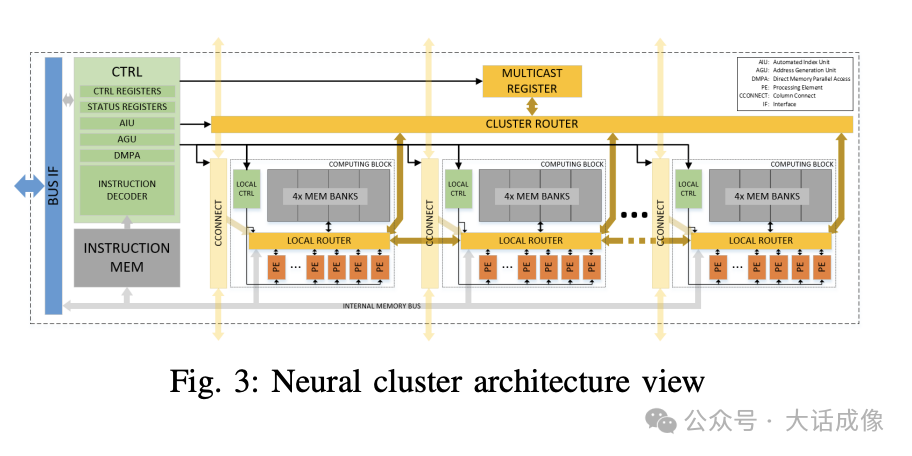

• 列并行搬运：1024-bit/cycle 纵向总线， tiling 时不再“堵车”。

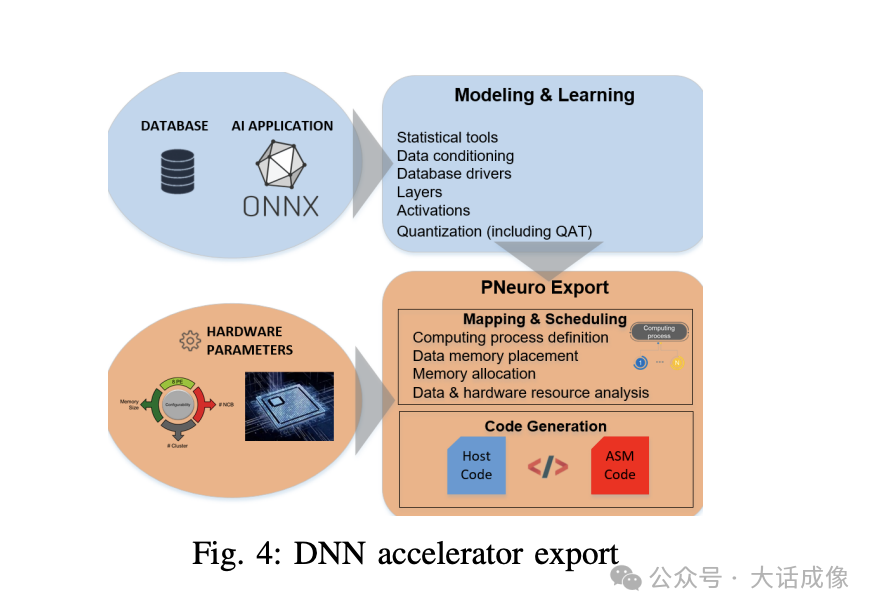

• 训练后 INT8：PyTorch→ONNX→Aidge 一键量化，算法团队无需操心比特位。

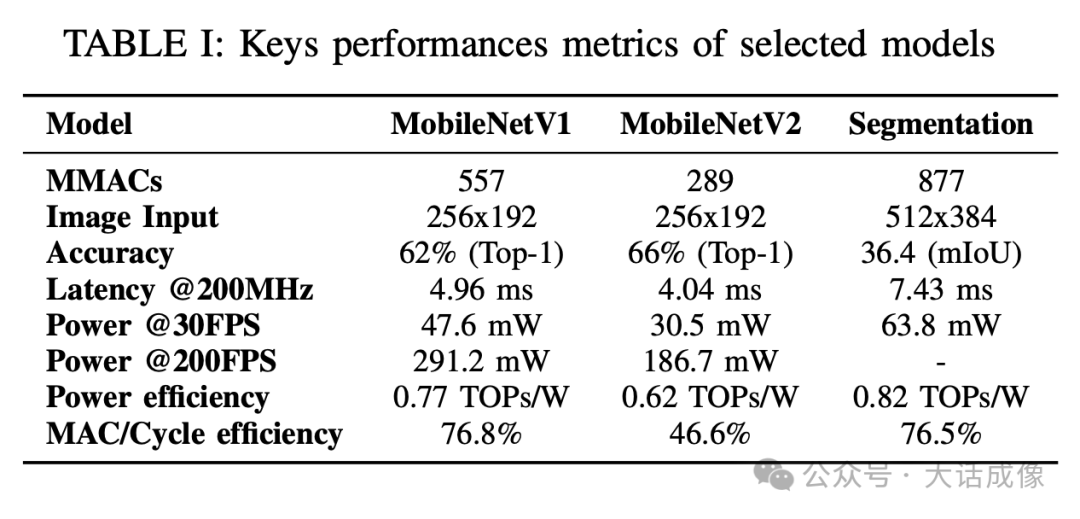

这些细节让 J3DAI 在 200 MHz、0.85 V 的“温柔”条件下，仍能 30 fps 跑通 557 MMAC 的 MobileNet-V1，功耗不到 50 mW。
三、能力边界：只能“看小图”？
目前三款芯片的验证分辨率均不超过 512×384，说明在像素级大算力与功耗墙之间，大家仍选择“缩小输入”这一权宜之计。如何突破“小图”限制，将是下一轮竞赛焦点。
四、尚未完成的最后一公里
• 工艺：逻辑层 28 nm 仍非最新节点，迈向 16/12 nm 才能容纳更大网络。
• 算法：Transformer、SAM 等新架构对 SRAM 带宽提出更高要求。

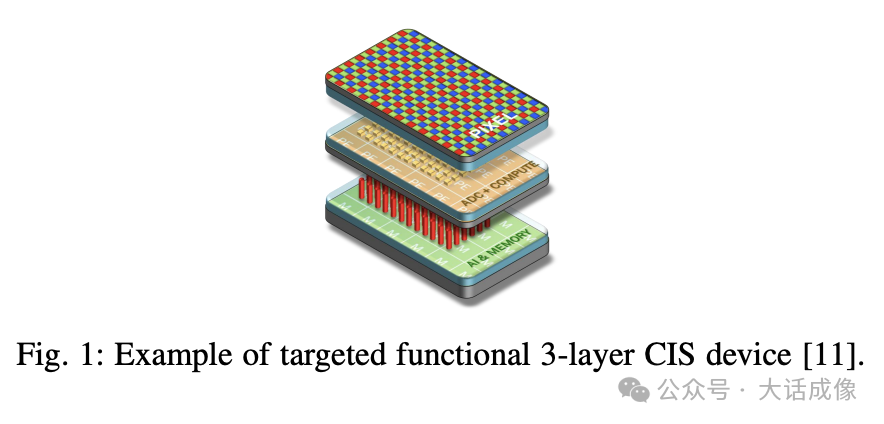

• 生态：三层堆叠良率、成本、供应链尚未成熟，导致“叫好”多于“叫座”。
结语

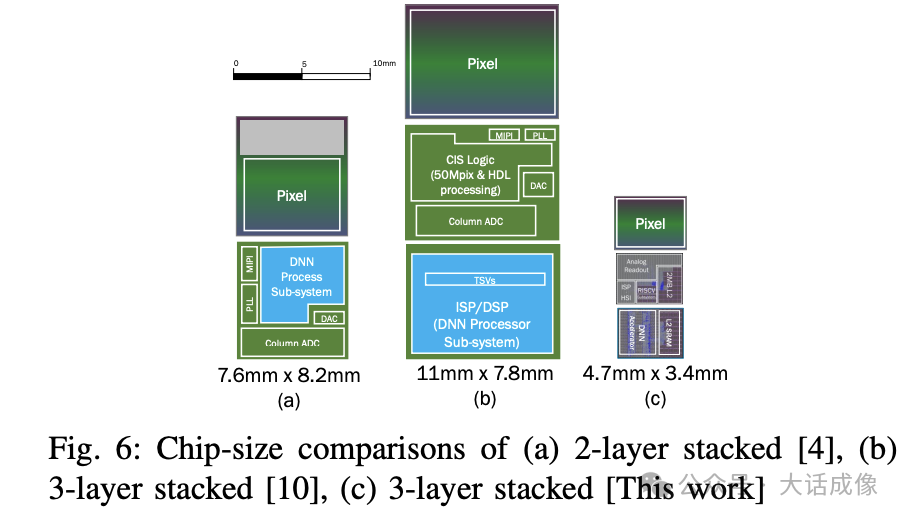

从 SONY’21 的“证明可行”，到 SONY’24 的“放大算力”，再到 J3DAI 的“缩到极致”，AI sensor 的三年进化呈现出“面积更小、集成更紧、能效更精”的明确方向。然而，真正的大规模落地，还需等待工艺、算法与生态的三重拐点。J3DAI 像一块路标，标记了当下技术能到的最远风景，也提醒我们：革命尚未成功，边缘视觉仍在路上。
