民用设备&工业设备用打线型多层微型片状电容器 采用镀Au的端子电极的引线接合贴装专用的电容器。

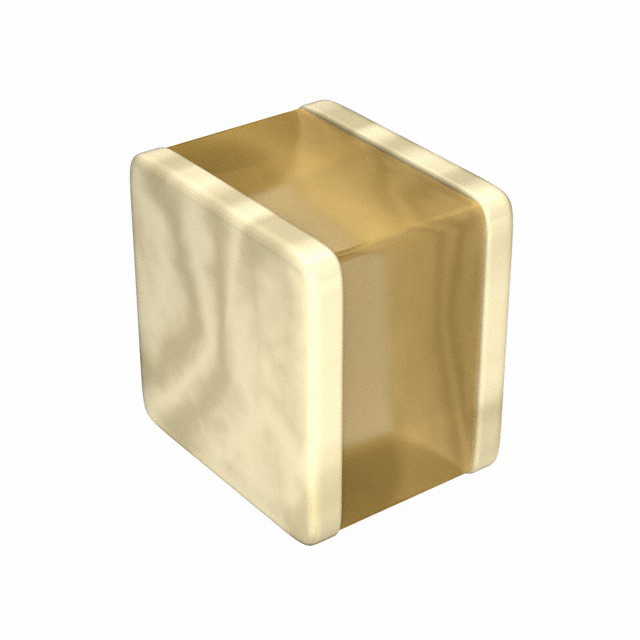

陶瓷电容器 GMA系列

民用设备&工业设备用打线型多层微型片状电容器 采用镀Au的端子电极的引线接合贴装专用的电容器。
  • 功能特点

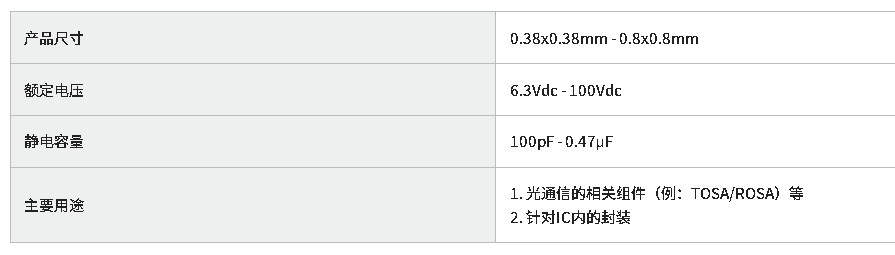

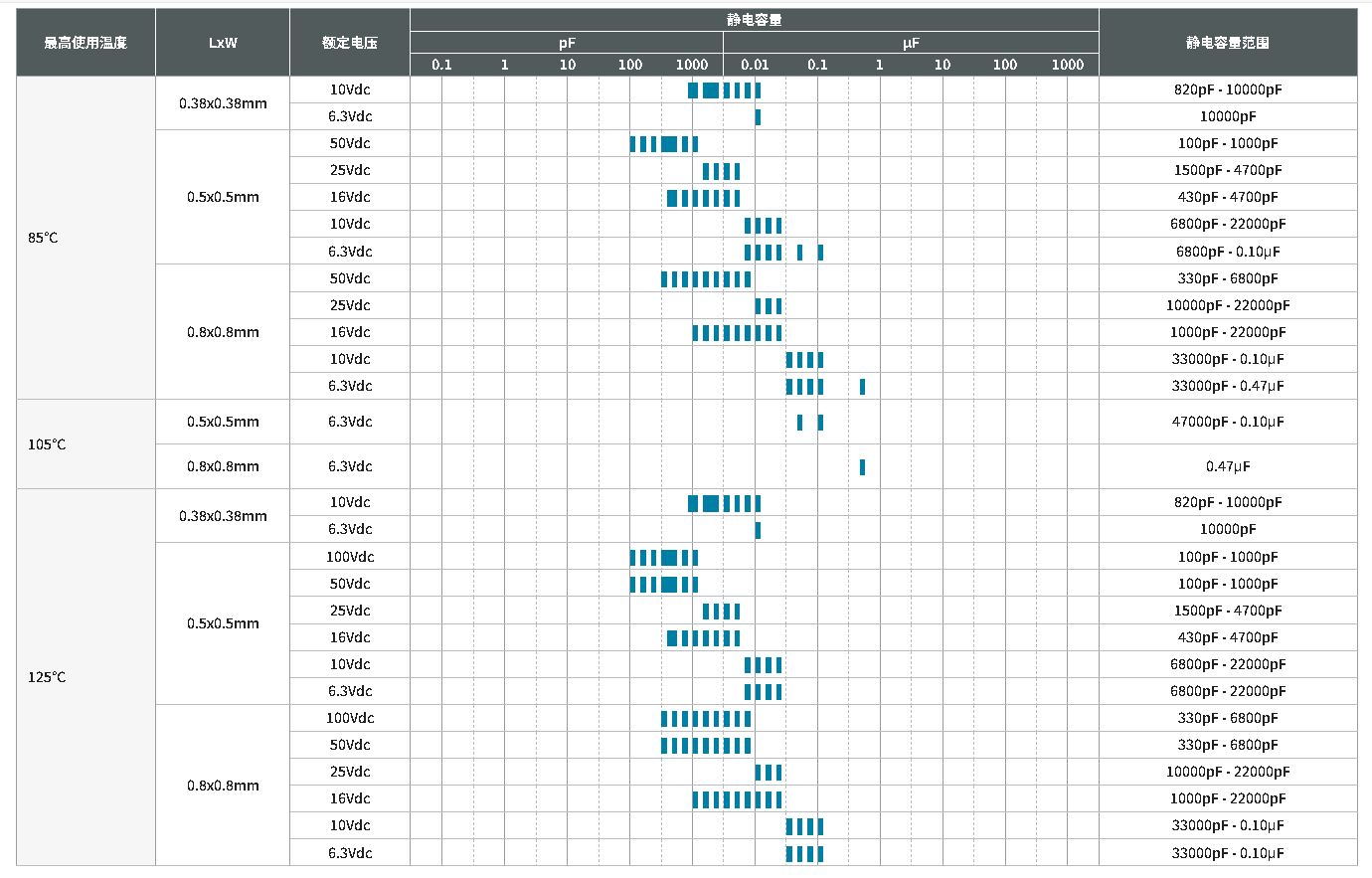

  • 规格参数
  • 外形尺寸

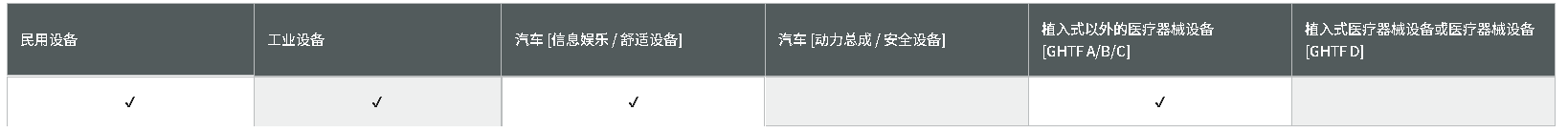

  • 适用用途


    产品特点

    1. 可高密度封装。

    内藏于IC等封装内,减少了布线,实现低噪化和高性能化。此外,套件也可小型化。

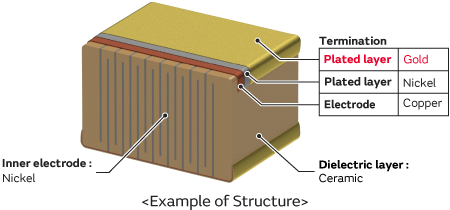

    • 引线键合对应上下电极多层陶瓷电容器 (Au电镀终端) 的结构。终端电极最外层实施了Au电镀处理。IC封装内与裸芯片连接的Vcc线-GND线可以由引线键合来实现组装。1
    • 引线键合对应上下电极多层陶瓷电容器 (Au电镀终端) 的结构。终端电极最外层实施了Au电镀处理。IC封装内与裸芯片连接的Vcc线-GND线可以由引线键合来实现组装。2

    2. 由于是多层构造,所以可以实现小型大容量。

    3. 最适用于分流。

    光通信相关组件 (例: TOSA/ROSA) 等

    4. 有益于高频特性。

    上下电极结构的电流路径短,ESL较小。与相同容量的一般用GRM系列相比,高频电感变小。

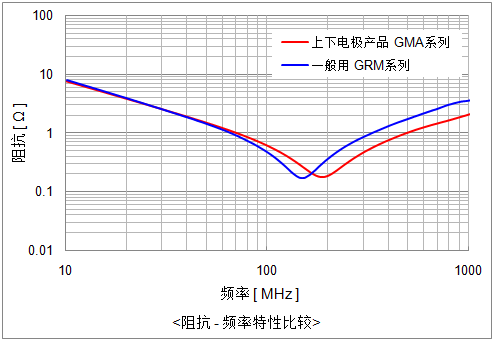

    引线键合对应上下电极多层陶瓷电容器 (Au电镀终端) 的阻抗-频率特性图标 与一般用多层陶瓷电容器的比较


    高介电常数型
